3D Lazer Tarama

Lazer tarama, yüzeyi fotoğraftan tahmin etmek yerine doğrudan ölçer. Tarayıcı her saniye yüz binlerce noktanın uzaklığını kaydeder; sonuç, yapının ya da arazinin üzerinde ölçüm yapılabilen yoğun bir nokta bulutudur. Metre ve şerit ölçüyle günler sürecek bir rölöve, sahada birkaç saatte toplanır ve büroda istenen ölçekte çizime dönüşür.

İki farklı tarayıcıyla çalışıyoruz. SHARE S20 el tipi bir SLAM tarayıcı: operatör yapının içinde yürürken tarama kesintisiz sürer, bu yüzden bina içleri, bodrumlar, tüneller ve dar koridorlar hızlıca taranır. DJI Zenmuse L2 ise Matrice 350 RTK’ya takılan hava LiDAR sensörü; bitki örtüsünün arasından zemine ulaşarak ağaçlık alanlarda da arazi modelini çıkarır.

Tarama verisini GNSS ile ölçülen kontrol noktalarına bağlayarak ülke koordinat sistemine (TUREF) oturtuyoruz; böylece nokta bulutu halihazır harita ya da drone verisiyle aynı koordinatta çakışır. Gerektiğinde yerel koordinatta da teslim ediyoruz.

Nasıl çalışıyoruz

1. Keşif ve plan. Sahayı görüyor, tarama rotasını ve kontrol noktalarını belirliyoruz. Ölçek, detay düzeyi ve teslim formatı bu aşamada netleşir.
2. Saha taraması. İç mekânlar S20 ile yürüyerek, geniş ve ağaçlık alanlar L2 ile havadan taranır. Kontrol noktaları ayrıca ölçülür.
3. İşleme ve kontrol. Taramalar birleştirilir, gürültü ayıklanır, kontrol noktalarındaki sapma raporlanır.
4. Çizim ve modelleme. Plan, kesit, görünüş ya da BIM modeli istenen standartta üretilir.
5. Teslim. Dosyalar teslim edilir; nokta bulutu ayrıca MapSurvey 3D Portal’a yüklenir ve ekibiniz tarayıcıdan gezip ölçüm yapabilir.

Nerelerde kullanılır

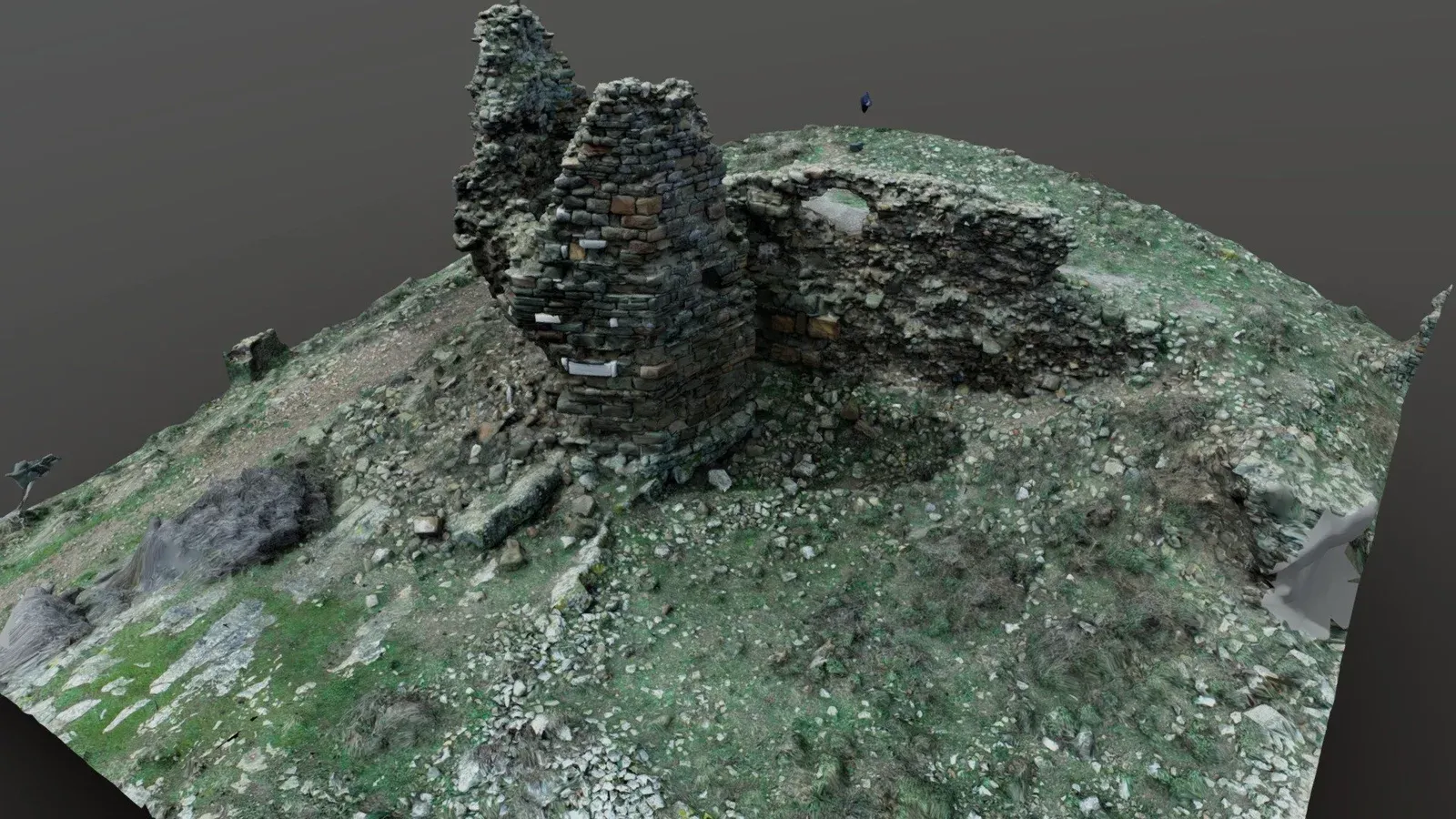

• Tarihi yapı rölövesi ve restorasyon projeleri
• Fabrika ve tesis yerleşimi, makine ve boru hattı revizyonları
• Mevcut binanın BIM modelinin çıkarılması
• Ağaçlık ve engebeli arazilerde zemin modeli
• İnşaat ilerleme ve uygunluk kontrolü
